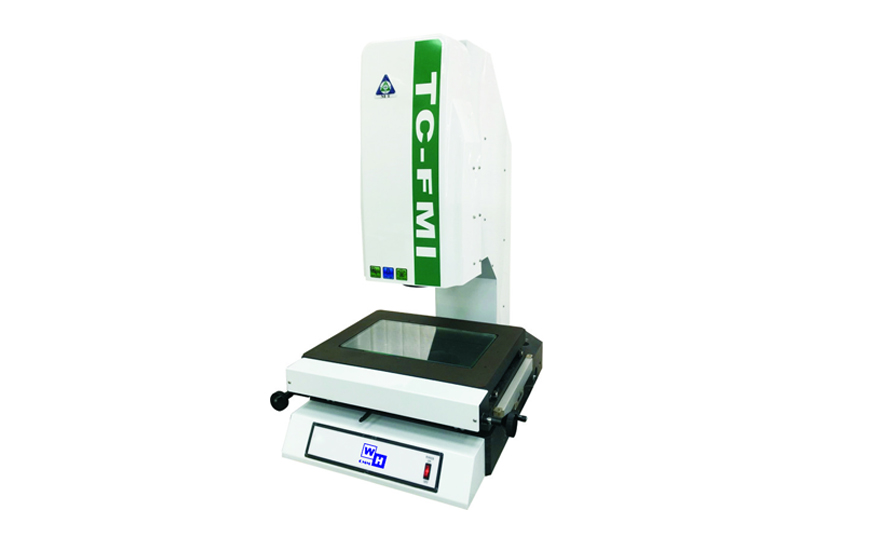

    台湾进口大视野手动影像测量仪






    一、大视野手动影像测量仪用途:
       二次元影像測量儀是集光、機、電、計算機圖像技術於一體的新型高精度、高科技精密測量儀器。主要適用於電子、模具、線切割、塑膠射出、PCB板、導電橡膠、撓性板、導線架、電子零件組、沖壓、彈簧、螺絲、刀具、塑膠、橡膠、閥類、照相機、腳踏車零件、汽機車零件等精密加工業。

    二、大视野手动影像测量仪规格参数:

    大视野手动影像测量仪
    Large field of vision manual image measuring instrument
    机台型号
    SPECIFICATION
    TC-3020-FM1
    量测行(X,Y,Z)
    MEASURING TRAVEL
    300*200*150mm
    工件限重
    DEMO-PARTS WEIGHT
    15kgs
    量测视野
    MEASUREMENT FIELD OF VISION
     200 mm
    操作方式
    OPERATION
    X、Y AXIS MANUAL  Z AXIS AUTO FOCUS
    X、Y轴 手动 Z轴自动对焦
    对焦方式
    FOCUS MODE
    AUTOFOCUS自动对焦
    基座材质
    BASE MATERIAL
    PRECISION GRANITE 精密花岗石
    机构材质
    BODY MATERIAL
    X、Y AXIS PRECISION GRANITE
    X、Y轴精密花岗石花岗石
    传动方式
    KIND OF DRIVE
    TOOTH FREE SCREW & LINEAR RAIL无牙螺杆&线性滑轨
    线性精度
    LINEAR ACCURACY
    3+0.005L μm
    光学尺解析读值
    ANALYTICAL READING VALUE OF OPTICAL RULER
    0.001mm(1μm)
    影像系统
    IMAGING SYSTEM
     HIGH RESOLUTION 5 MILLION PIXEL CMOS IN EUROPE AND AMERIC
    欧美日制高解析500万像素CMOS
    光源
    LIGHT SOURCE
    COAXIAL LIGHT同轴平射光
    光学镜头
    OPTICAL LENS
    IMPORTED DOUBLE TELECENTRIC LENS 进口双远心镜头
    量测软件
    SOFTWARE
    AQ-7000 LARGE FIELD OF VIEW SOFTWARE   AQ-7000 大视野测量软件
    计算机硬件
    HARDWARE
    PC + LCD Color Monitor (选配)
    外观尺寸(W*D*H)
    APPEARANCE
    785*860*1040mm
    机器重量(kgs)
    MACHINE WEIGHT
    210
    电源
    POWER
    AC110V ~ AC220V 单相 50/60Hz
