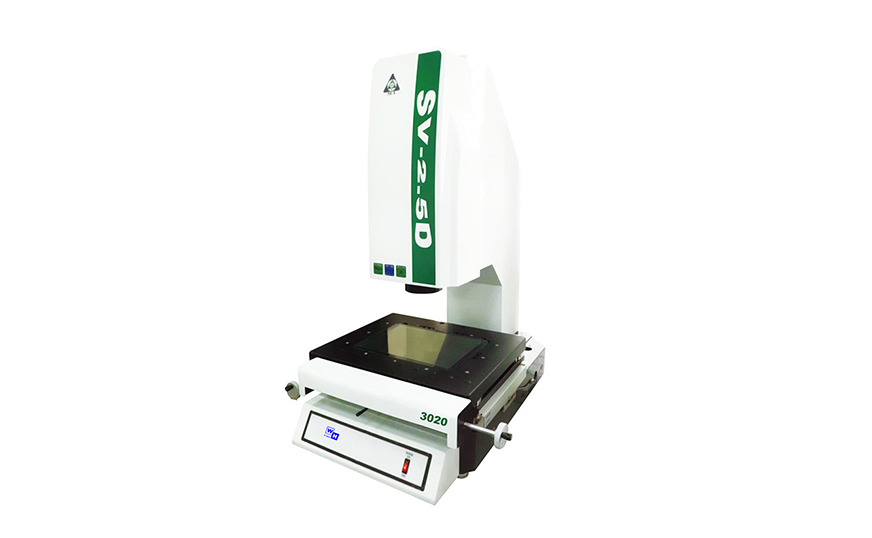

台湾进口半自动二次元影像测量仪SV-2.5D-3020-东莞市维鸿精密仪器有限公司

●儀器用途：

半自动二次元影像测量仪是集光、机、电、计算器图像技术于一体的新型高精度、高科技精密测量仪器。主要适用于电子、模具、线切割、塑料射出、PCB板、导电橡胶、挠性板、导线架、电子零件组、冲压、弹簧、螺丝、刀具、塑料、橡胶、阀类、照相机、脚踏车零件、汽机车零件等精密加工业。

●仪器特点：

点、线、圆、弧、角度、距离等基本量测功能

几何计算、坐标、原点、工作摆正等

影像撷取(拍照)

Z轴辅助对焦

多点多段量测，十字线自动寻边取点

影像框选量测(框点、框线、框圆、框弧)

数据图形-导出Excel,排版,循环统计功能,制作SPC

●规格参数：

小行程系列(半自动) 影像测量仪 Small travel series (semi automatic) image measuring Machine
机台型号 SPECIFICATION	SV-2.5D-3020
量测行(X,Y,Z) MEASURING TRAVEL	300200200mm
工件限重 DEMO-PARTS WEIGHT	30kgs
Z轴行程 Z AXIS TRAVEL	200 mm
操作方式 OPERATION	X、Y AXIS MANUAL Z AXIS AUTO FOCUS X、Y轴手动 Z轴自动对焦
基座材质 BASE MATERIAL	PRECISION GRANITE 精密花岗石
机构材质 BODY MATERIAL	X、Y AXIS PRECISION GRANITE X、Y轴精密花岗石花岗石
传动方式 KIND OF DRIVE	BALL SCREW & LINEAR RAIL滚珠螺杆&线性滑轨
线性精度 LINEAR ACCURACY	3+L/200 μm (Temperature 温度20℃±1) ， HUMIDITY 相对湿度：55-65%
重复精度 REPEAT ACCURACY	＜3μm
光学尺 LINEAR SCALES	EUROPE IMPORTED LINEAR SCALES 欧美进口光学尺1μm (选配:0.5μm、0.1μm)
影像系统 IMAGING SYSTEM	EUROPE HIGH RESOLUTION COLOR SYSTEM 欧美制超高解析彩色系统
光源 LIGHT SOURCE	ARS AUTOMATIC LIGHT GROUP ARS 自动光源组
光源系统 LIGHT SOURCE SYSTEM	AUTOMATIC CONTROL 自动控制 (16区表光/轮廓光/同轴光)
光学镜头 OPTICAL LENS	AUTOMATIC CHANGE LENS 自动变倍镜头
光学倍率 OPTICAL POWER	30X ~ 180X
量测软件 SOFTWARE	AQ-3000 MEASUREMENT SOFTWARE AQ-3000 版影像测量软件
计算机硬件 HARDWARE	PC + LCD Color Monitor
外观尺寸(WDH) APPEARANCE	7858601040
机器重量(kgs) MACHINE WEIGHT	210
电源 POWER	AC110V ~ AC220V 单相 50/60Hz
选购配备/软件 OPTION/SOFTWARE	0.5X~10X WORK OBJECTIVE 0.5X~10X 工作物镜
	ROCKER 游戏杆
	COAXIAL OPTICAL COMPONENTS 同轴光组件
	AUTOMATIC ROTATING SHAFT 自动旋转轴
	INSTRUMENT ROTARY TABLE仪器旋转台
