一、凸轮轴介绍：凸轮轴是摩托车、汽车、飞机等发动机的核心部件，它的功能是保证发动机的正确配气相位和按一定运动规律控制气门组定时开、闭。凸轮轴在发动机中占据着十分重要的地位。
二、适用范围：需要测量上下两个凸轮的面轮廓度，该测量方法同样适用于所有要检测类似面轮廓度的工件。
三、测量注意事项：本案例以飞机上的凸轮轴为扫描案例。
四、测量过程分析：

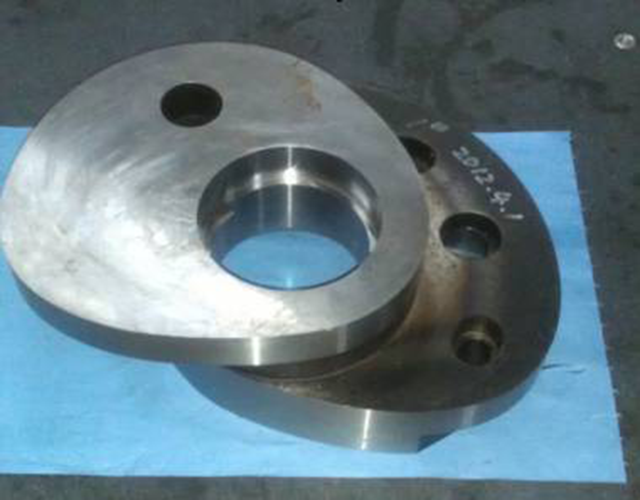

第一步：要进行工件分析。实物如下：

第二步：了解基准和测量要求后，就可以进行工件的装夹了；此工件为钢制工件，只需要垫高即可保证每处都能测量到，固定方法如下图所示。

五、具体测量步骤：
1、测针校验：此案例一共需要5个角度的校验。
2、手动建坐标系：平面-圆-圆。
3、自动建坐标系：平面-圆-圆。
4、插入-扫描-闭线扫描，在弹出的对话框中，按一定要求设置参数。
5、评价：将测量得到的点构造为一个集合组，评价此曲线特征组的轮廓度。

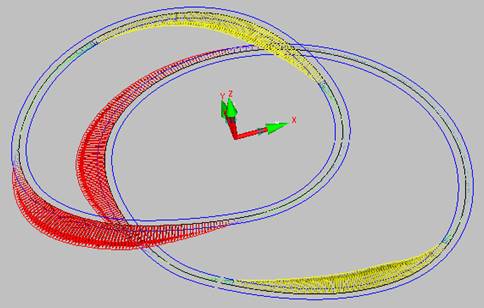

6、分析报告：创建轮廓度的图形分析报告（插入→报告命令→分析）
