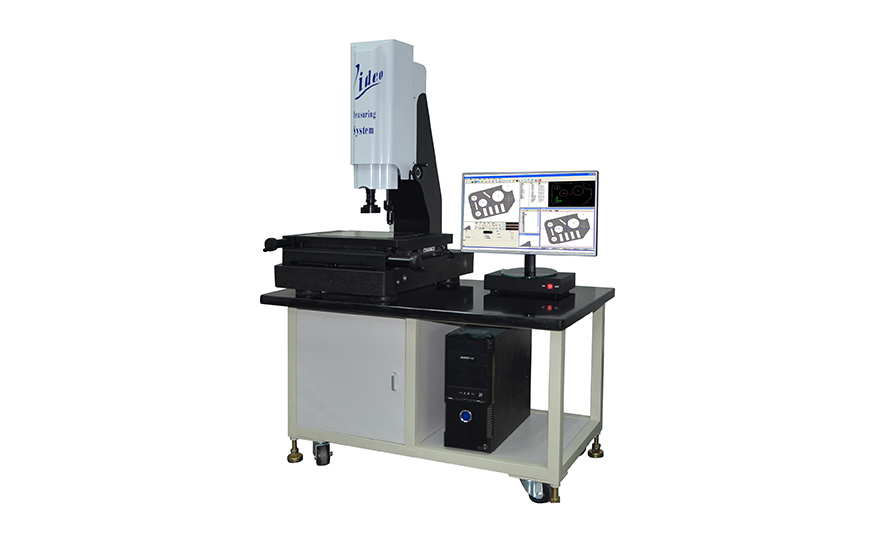

    手动二次元影像测量仪WHV-5040-VMM







    一、手动二次元影像测量仪用途:
     手动二次元影像测量仪是集光、机、电、计算器图像技术于一体的新型高精度、高科技精密测量仪器。主要适用于电子、模具、线切割、塑料射出、PCB板、导电橡胶、挠性板、导线架、电子零件组、冲压、弹簧、螺丝、刀具、塑料、橡胶、阀类、照相机、脚踏车零件、汽机车零件等精密加工业。

    二、手动二次元影像测量仪特点:
    1. 高精度花岗石结构
    2. 手提电脑亦可安装
    3. 支持WIN 7系统
    4. 光学尺精度0.001mm
    5. Zoom Lens (倍率):10X~100X or 30X~180X
    6. 传动方式: 无牙间隙螺杆
    7. 操作方式: 手动(可快速移动
    8. 加装斜向光源
    9. 客户化订制机型(Any Type / Any Function)

    三、手动二次元影像测量仪规格参数:
    手动二次元影像测量仪
    Small travel series manual image measuring Machine Probe
    机台型号
    SPECIFICATION
    WHV-5040-VMM
    量测行程mm
    (X,Y,Z)MEASURING TRAVEL
    500*400*200
    工件限重
    DEMO-PARTS WEIGHT
    30kgs
    Z轴行程
    Z AXIS STROKE
    200mm
    操作方式
    OPERATION
    MANUAL FAST MOVING  手动快速移动
    基座材质
    BASE MATERIAL
    PRECISION GRANITE 精密花岗石
    机构材质
    BODY MATERIAL
    X、Y AXIS PRECISION GRANITE X、Y轴精密花岗石花岗石
    传动方式
    KIND OF DRIVE
    SCREW &linear rail  螺杆&线性滑轨
    线性精度
    LINEAR ACCURACY
    3+L/200 μm
    重复精度
    REPEAT ACCURACY
    3μm
    光学尺
    LINEAR SCALES
    EUROPE IMPORTED LINEAR SCALES 欧美进口光学尺1μm (选配:0.5μm、0.1μm)
    影像系统
    IMAGING SYSTEM
      DAY HIGH RESOLUTION COLOR SYSTEM 日制超高解析彩色系统
    光源系统
    LIGHT SOURCE SYSTEM
     WHITE LED 表面LED白光
    光学镜头
    OPTICAL LENS
    MANUAL CHANGE LENS 手动变倍镜头
    光学倍率
    OPTICAL POWER
    30X ~ 180X
    量测软件
    SOFTWARE
    VMM2.5D MEASURING SOFTWARE    VMM2.5D影像测量软件
    计算机硬件
    HARDWARE
    PC + LCD Color Monitor
    外观尺寸(W*D*H)
    APPEARANCE
    1400*1000*1000
    机器重量(kgs)
    MACHINE WEIGHT
    750
    电源
    POWER
    AC110V ~ AC220V 单相 50/60Hz
    测头系统
    PROBE SYSTEM
    英国Renishaw MCP测头
    选购配备/软件
    OPTION/SOFTWARE
    0.5X~10X WORK OBJECTIVE 0.5X~10X 工作物镜
     ROTARY TABLE旋转台
