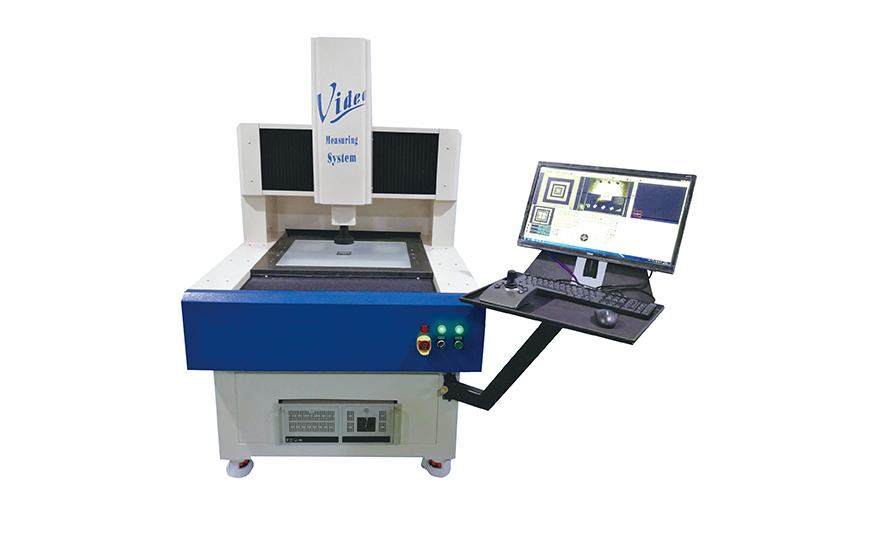

    半自动龙门影像测量仪WHB-4030-CNC






    一、半自动龙门影像测量仪用途:
    自动二次元影像测量仪是集光、机、电、计算器图像技术于一体的新型高精度、高科技精密测量仪器。主要适用于电子、模具、线切割、塑料射出、PCB板、导电橡胶、挠性板、导线架、电子零件组、冲压、弹簧、螺丝、刀具、塑料、橡胶、阀类、照相机、脚踏车零件、汽机车零件等精密加工业。

    二、半自动龙门影像测量仪特点:
    1. 高精度花岗石结构
    2. 三轴摇杆控制,工件编程后可自动执行测量
    3. 可将工件CAD生成DXF文档转换为CNC编       程程序,执行自动测量
    4. 光学尺精度0.001mm
    5. Zoom Lens (倍率):10X~100X or 30X~180X
    6. 操作方式: 程序制制CNC
    7. 自带SPC,可提供CPK值供参考
    8. 影像自动寻边,避免视觉误差,透过探针可测量工件高度
    9. 自动生成WORD/EXCEL报表并可自定报表格式,自动将测量结果导入
    10.提供各类精密零件之几何尺寸量测、公差 计算、图形显示,量测之数据可存盘并随时 呼出计算
    11. 中文、英文操作环境

    三、半自动龙门影像测量仪规格参数
    半龙门自动影像测量仪
    Half of Longmen automatic image measuring Machine
    机台型号
    SPECIFICATION
    WHB-4030-CNC
    量测行程mm
    (X,Y,Z)MEASURING TRAVEL
    400*300*200
    工件限重
    DEMO-PARTS WEIGHT
    30kgs
    Z轴行程
    Z AXIS STROKE
    200mm
    操作方式
    OPERATION
    AUTOMATIC 自动
    基座材质
    BASE MATERIAL
    PRECISION GRANITE 精密花岗石
    机构材质
    BODY MATERIAL
    X、Y AXIS PRECISION GRANITE X、Y轴精密花岗石花岗石
    传动方式
    KIND OF DRIVE
    BALL SCREW &linear rail  滚珠螺杆&线性滑轨
    线性精度
    LINEAR ACCURACY
    3+L/200 μm (Temperature 温度20℃±1)
    HUMIDITY 相对湿度:55-65%
    重复精度
    REPEAT ACCURACY
    3μm
    光学尺
    LINEAR SCALES
    EUROPE IMPORTED LINEAR SCALES
    欧美进口光学尺1μm (选配:0.5μm、0.1μm)
    影像系统
    IMAGING SYSTEM
     EUROPE  HIGH RESOLUTION COLOR SYSTEM
    欧美制超高解析彩色系统
    光源
    LIGHT SOURCE
    HIGH BRIGHTNESS 高亮度LED
    光源系统
    LIGHT SOURCE SYSTEM
    AUTOMATIC CONTROL 自动控制  (8区表光/轮廓光/同轴光)
    光学镜头
    OPTICAL LENS
    AUTOMATIC CHANGE LENS 自动变倍镜头
    光学倍率
    OPTICAL POWER
    30X ~180X
    量测软件
    SOFTWARE
    AVM2.5D MEASURING SOFTWARE    AVM2.5D影像测量软件
    计算机硬件
    HARDWARE
    PC + LCD Color Monitor
    外观尺寸(W*D*H)
    APPEARANCE
    1100*1000*1700
    机器重量(kgs)
    MACHINE WEIGHT
    650
    电源
    POWER
    AC110V ~ AC220V 单相 50/60Hz
    选购配备/软件
    OPTION/SOFTWARE
    0.5X~10X WORK OBJECTIVE 0.5X~10X 工作物镜
