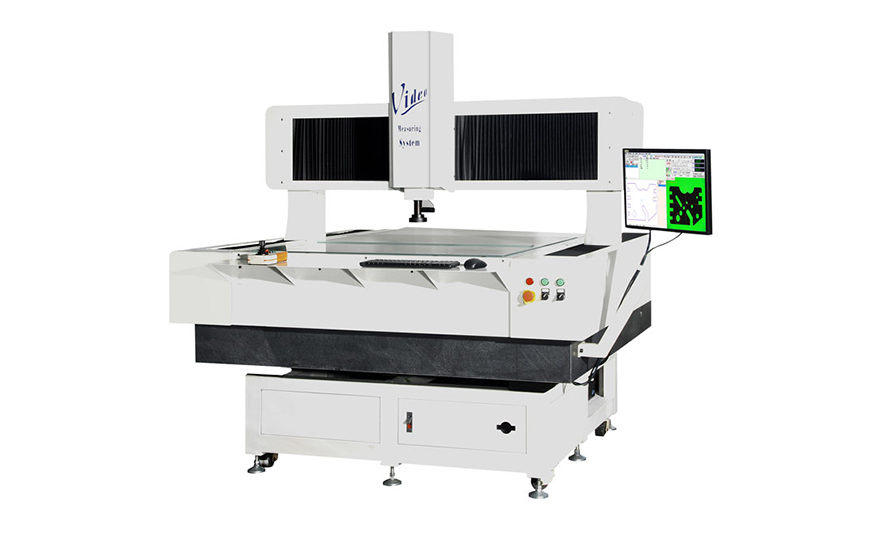

    龙门式全自动二次元影像测量仪WHV-7060-CNC







    一、龙门式全自动二次元影像测量仪用途:
    自动二次元影像测量仪是集光、机、电、计算器图像技术于一体的新型高精度、高科技精密测量仪器。主要适用于电子、模具、线切割、塑料射出、PCB板、导电橡胶、挠性板、导线架、电子零件组、冲压、弹簧、螺丝、刀具、塑料、橡胶、阀类、照相机、脚踏车零件、汽机车零件等精密加工业。

    二、龙门式全自动二次元影像测量仪特点:
    1. 高精度花岗石结构
    2. 三轴摇杆控制,工件编程后可自动执行测量
    3. 可将工件CAD生成DXF文档转换为CNC编程程序,执行自动测量
    4. 镜头可依CNC编程自动变换倍率及自动对焦
    5. LED灯光可依CNC编程自动变换亮度,避免因光线变化而造成测量误差
    6.  测量结果可设上下限管制,OK或NG会以绿 色或红色显示
    7. 光学尺精度0.001mm
    8. Zoom Lens (倍率):10X~100X or 30X~180X
    9.  操作方式: 程序制制CNC
    10. 自带SPC,可提供CPK值供参考
    11. 影像自动寻边,避免视觉误差,透过探针可测 量工件高度
    12. 自动生成WORD/EXCEL报表并可自定报 表格式,自动将测量结果导入
    13.提供各类精密零件之几何尺寸量测、公差 计算、图形显示,量测之数据可存盘并随时 呼出计算
    14. 中文、英文操作环境
    15. 客户化订制机型(Any Type / Any Function)

    三、龙门式全自动二次元影像测量仪规格参数:
    龙门式全自动二次元影像测量仪
     Longmen  Large travel series (fully automatic) image measuring Machine
    机台型号
    SPECIFICATION
    WHV-7060-CNC
    量测行程(X,Y,Z)
    MEASURING TRAVEL
    700*600*200
    工件限重
    DEMO-PARTS WEIGHT
    30kgs
    Z轴行程
    Z AXIS STROKE
    BRIDGE TYPE 200mm 架桥式200 mm
    操作方式
    OPERATION
     PROGRAM CONTRIOL 程控CNC
    基座材质
    BASE MATERIAL
    PRECISION GRANITE 精密花岗石
    机构材质
    BODY MATERIAL
    X、Y AXIS PRECISION GRANITE  X、Y轴精密花岗石
    传动方式
    KIND OF DRIVE
    BALL SCREW &linear rail  滚珠螺杆&线性滑轨
    线性精度
    LINEAR ACCURACY
    3+L/200 μm
    重复精度
    REPEAT ACCURACY
    3μm
    光学尺
    LINEAR SCALES
    EUROPE IMPORTED LINEAR SCALES
    欧美进口光学尺1μm (选配:0.5μm、0.1μm)
    影像系统
    IMAGING SYSTEM
     EUROPE  HIGH RESOLUTION COLOR SYSTEM
    欧美日制超高解析彩色系统
    光源
    LIGHT SOURCE
    256 HIGH BRIGHTNESS  256级高亮度LED
    光源系统
    LIGHT SOURCE SYSTEM
     AUTOMATIC CONTROL 自动控制  (8区表光/轮廓光/同轴光)
    光学镜头
    OPTICAL LENS
    AUTOMATIC CHANGE LENS 自动变倍镜头
    光学倍率
    OPTICAL POWER
    30X ~ 180X
    量测软件
    SOFTWARE
    AVM2.5D MEASURING SOFTWARE
    AVM 2.5D影像测量软体
    计算机硬件
    HARDWARE
    PC + 22"LCD Color Monitor
    外观尺寸(W*D*H)
    APPEARANCE
    1500*1600*1800
    机器重量(kgs)
    MACHINE WEIGHT
    1800
    电源
    POWER
    AC110V ~ AC220V 单相 50/60Hz
    选购配备/软件
    OPTION/SOFTWARE
    0.5X~10X WORK OBJECTIVE 0.5X~10X 工作物镜
    COAXIAL OPTICAL COMPONENTS 同轴光组件
    PROBE、LASER FUNCTION 探针、激光激光功能
    COAXIAL OPTICAL COMPONENTS 同轴光组件
