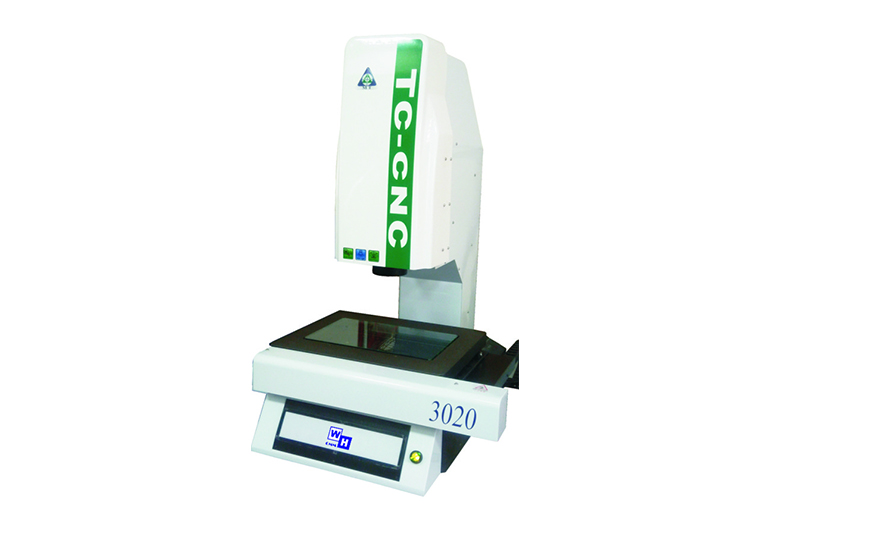

    台湾进口大视野自动影像测量仪







    一、大视野自动影像测量仪用途:
        二次元影像測量儀是集光、機、電、計算機圖像技術於一體的新型高精度、高科技精密測量儀器。主要適用於電子、模具、線切割、塑膠射出、PCB板、導電橡膠、撓性板、導線架、電子零件組、沖壓、彈簧、螺絲、刀具、塑膠、橡膠、閥類、照相機、腳踏車零件、汽機車零件等精密加工業。

    二、大视野自动影像测量仪功能特色:
    快速测量一般瞬检机仅能量测99笔数据,TC-CNC可量测多达10万笔数据

    三、大视野自动影像测量仪规格参数:
    大视野自动影像测量仪
     Large field of vision manual image measuring instrument
    機台型號
    SPECIFICATION
    TC-3020-CNC
    量測行(X,Y,Z)
    MEASURING TRAVEL
    300*200*150mm
    工件限重
    DEMO-PARTS WEIGHT
    15kgs
    量测视野
    MEASUREMENT FIELD OF VISION
     200 mm
    操作方
    OPERATION
    PROGRAM CONTRIOL 程式控制
    对焦方式
    FOCUS MODE
    AUTOFOCUS自动对焦
    基座材質
    BASE MATERIAL
    PRECISION GRANITE 精密花崗石
    機構材質
    BODY MATERIAL
    X、Y AXIS PRECISION GRANITE
    X、Y軸精密花崗石花崗石
    傳動方式
    KIND OF DRIVE
    BALL SCREW & LINEAR RAIL滾珠螺杆&線性滑轨
    線性精度
    LINEAR ACCURACY
    3+0.005L μm
    光学尺解析读值
    ANALYTICAL READING VALUE OF OPTICAL RULER
    0.001mm(1μm)
    影像系統
    IMAGING SYSTEM
    HIGH RESOLUTION 5 MILLION PIXEL CMOS IN EUROPE AND AMERICA
     歐美日製高解析500万像素CMOS
    光源
    LIGHT SOURCE
    COAXIAL LIGHT同轴平射光
    光學鏡頭
    OPTICAL LENS
    IMPORTED DOUBLE TELECENTRIC LENS 进口双远心镜头
    量測軟體
    SOFTWARE
    AQ-7000 LARGE FIELD OF VIEW SOFTWARE
    AQ-7000 大视野测量軟體
    電腦硬體
    HARDWARE
    PC + LCD Color Monitor (選配)
    外觀尺寸(W*D*H)
    APPEARANCE
    785*860*1040mm
    機器重量(kgs)
    MACHINE WEIGHT
    270
    電源
    POWER
    AC110V ~ AC220V 單相 50/60Hz
