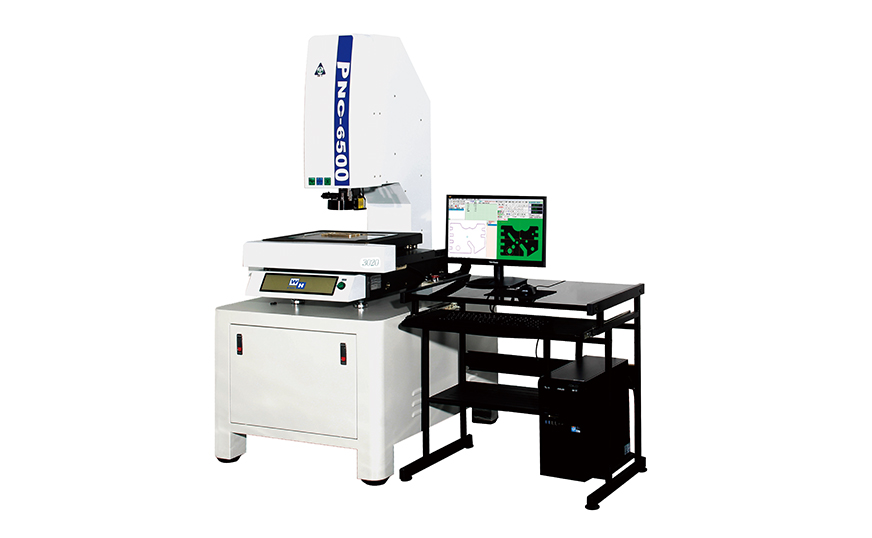

    台湾进口全自动二次元影像测量仪PNC-6500-4030






    一、全自动二次元影像测量仪用途:
    全自动二次元影像测量仪是集光、机、电、计算器图像技术于一体的新型高精度、高科技精密测量仪器。主要适用于电子、模具、线切割、塑料射出、PCB板、导电橡胶、挠性板、导线架、电子零件组、冲压、弹簧、螺丝、刀具、塑料、橡胶、阀类、照相机、脚踏车零件、汽机车零件等精密加工业。

    二、全自动二次元影像测量仪特点:
    1. AUTO ZOOM 自动变倍镜头
    2. AUTO LIGHT 自动光源组
    3. AUTO FOCUS 自动对焦组
    4. AQ-6500 AUTO 版影像测量软件

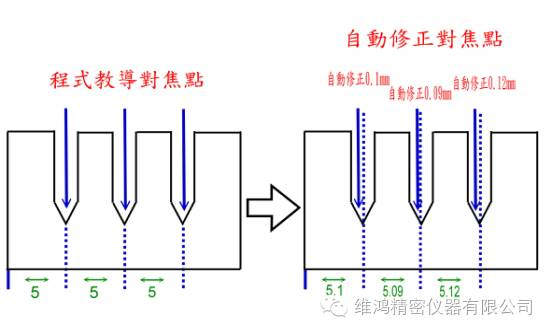

    5. AI 智能对焦功能:
        自动修正对焦位置,针对单一或多数待测量做对焦点偏移修正对焦.

    6.  ASP(自动针对每个工件自动摆正)批量检测, 如多数对象摆放位置与程序教导设定路径稍有偏移时可用【ASP】自动摆正, 系统,软件会将每一测量物单独作【定位摆正】后才能继续有效量测下去(可避  免坐标复制时产生的累进公差),一般量测软件 无法针对批量检测时进行各个工件物摆正而导致量测失败或测量误差

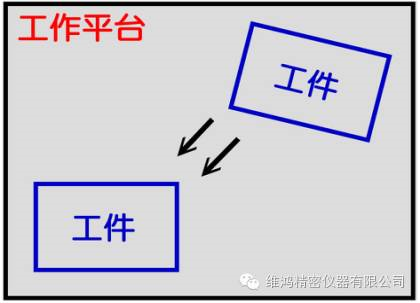

    7. ACP 快速自动摆正, 针对单一待测物快速订位量测(1~5秒定位完成),不需将待测物放在固定点上.

    8. ARE 自动修正量测位置,  针对待测物允许公差做程序自动修改、量测.

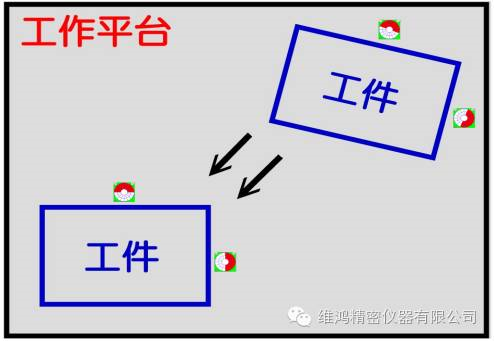

    9. ARS 自动旋转光源摆正,当待测工件各量测要素有打不同角度的偏光时,任意改变工件摆位置及角 度后,程序教导时执行ACP或同步工件坐标,其各要素会依据原光源角度自动做光源旋.

    10. 全视野影像扫描,可将待测工件超出镜头视野部分自动影像接图扫描.

       镜头视野


      全视野


    三、全自动二次元影像测量仪规格参数
    PNC-小行程系列(全自動) 影像測量儀
    PNC- Small travel series (full automatic) image measuring Machine
    機台型號
    SPECIFICATION
    PNC-6500-4030
    量測行程(X,Y,Z)
    MEASURING TRAVEL
    400*300*200 mm
    工件限重
    DEMO-PARTS WEIGHT
    30kgs
    Z軸行程
    Z AXIS TRAVEL
    200 mm
    操作方式
    OPERATION
    PROGRAM CONTRIOL 程式控制CNC
    基座材質
    BASE MATERIAL
    PRECISION GRANITE 精密花崗石
    機構材質
    BODY MATERIAL
    X、Y AXIS PRECISION GRANITE X、Y軸精密花崗石花崗石
    傳動方式
    KIND OF DRIVE
    BALL SCREW &linear rail  滾珠螺杆&線性滑轨
    線性精度
    LINEAR ACCURACY
    3+L/200 μm (Temperature 溫度20℃±1)HUMIDITY 相對濕度:55-65%
    重複精度
    REPEAT ACCURACY
    <3μm
    光學尺
    LINEAR SCALES
    EUROPE IMPORTED LINEAR SCALES
    歐美進口光學尺1μm (選配:0.5μm、0.1μm)
    影像系統
    IMAGING SYSTEM
     EUROPE HIGH RESOLUTION COLOR SYSTEM 歐美製超高解析彩色系統
    光源
    LIGHT SOURCE
    HIGH BRIGHTNESS 高亮度LED
    光源系統
    LIGHT SOURCE SYSTEM
    AUTOMATIC CONTROL 自動控制  (16區表光/輪廓光/同軸光)
    光學鏡頭
    OPTICAL LENS
    AUTOMATIC CHANGE LENS 自動變倍鏡頭
    光學倍率
    OPTICAL POWER
    30X ~ 180X
    量測軟體
    SOFTWARE
    AQ-6500 MEASUREMENT SOFTWARE
    AQ-6500 AUTO版影像测量軟體
    電腦硬體
    HARDWARE
    PC + LCD Color Monitor
    外觀尺寸(W*D*H)
    APPEARANCE
    800*900*1000
    機器重量(kgs)
    MACHINE WEIGHT
    250
    電源
    POWER
    AC110V ~ AC220V 單相 50/60Hz
    選購配備/軟體
    OPTION/SOFTWARE
    0.5X~10X WORK OBJECTIVE 0.5X~10X 工作物鏡
    ROCKER 搖桿
    COAXIAL OPTICAL COMPONENTS同軸光組件
    AUTOMATIC ROTATING SHAFT 自動旋轉軸
    INSTRUMENT ROTARY
