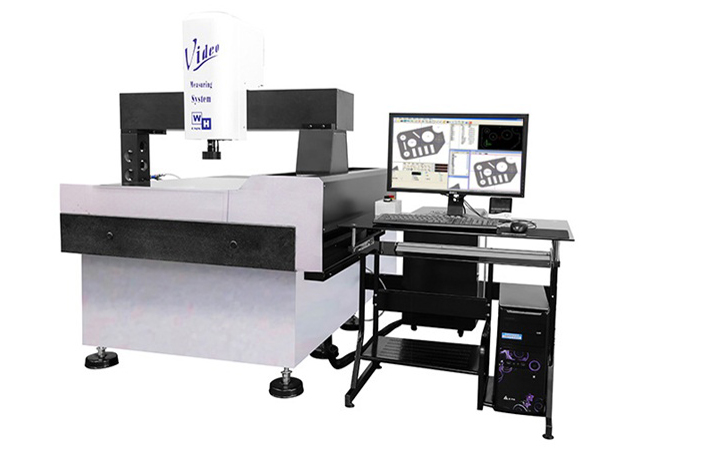

    台湾进口气浮式二次元影像测量仪WH-6090D






    一、气浮式二次元影像测量仪用途
    主要适用于电子、模具、线切割、塑料射出、LCD、背光模组、橡胶、挠性板、导线架、冲压、弹簧、螺纹、刀具、汽机车零件、品管检验、实验开发、逆向工程之量测、航天、国防及需精密检测相关之物品。

    二、气浮式二次元影像测量仪特点:
    1.自动变倍:测量时可依据工件特性,切换倍率。
    2.自动对焦:自动对焦能大幅提升量测精度。
    3.影像直接荧幕显示观察、影像可直接量测并存档。
    4.点、线、圆、弧、面皆可多点测定,偏差圆形显示。
    5.超强影像寻边及自动去毛边功能,使量测过程更加轻松、准确。
    6.自动灯源:针对特定的角度及位置的利器。
    7.移动桥式机构:全机台00级花岗石、高刚性、无应变问题。
    8高精度空气轴承:线性精度高,重复性佳,人性化界面量测软件。

    三、气浮式二次元影像测量仪规格参数:
    气浮式二次元影像测量仪
    AIR FLOATATION 2D VIDEOVIDEOMeasuring Machine
    機台型號
    SPECIFICATION
    WH-V6090D
    量測行程(X,Y,Z) mm
    MEASURING TRAVEL
    600*900*150
    工件限重 kgs
    DEMO-PARTS WEIGHT
    30
    機台結構
    STRUCTURE
    FULL MACHINE PLATFORM GRANITE AND HIGH PRECISION AIR BEARING LINE RAIL
    全机台花岗石、高精度空气轴承线轨
    操作方式
    OPERATION
    CNC(DCC)  PROGRAMMABLE  CNC(DCC) 程式控制
    基座材質
    BASE MATERIAL
    PRECISION GRANITE 精密花崗石
    量测精度
    ACCURACY(L=MM)
    3+L/200 μm
    解析度
    RESOLUTION
    1μm(0.001mm)OPTION 0.5μm(0.0005mm)
    影像倍率
    MAGNIFICATION
    15X-180X
    Z轴量测
    Z AXIS
    Z AXIS FOCUS INDICATOR / AUTO FOCUSZ轴对焦指示器/自动对焦
    灯源
    LIGHT
    RING SURFACE LIGHT AND BOTTOM PROFILE LIGHT (COAXIAL LIGHT SELECTION)
    环形表面光及底部轮廓光(同轴光选配)
    机台尺寸
    DIMENSION(mm)
    1500*1250*1700
    機器重量(kgs)
    MACHINE WEIGHT
    1300
    電源
    POWER
    110/220V
    選購配備
    OPTION
    CONTACT PROBE, LASER接触式测头、雷射
