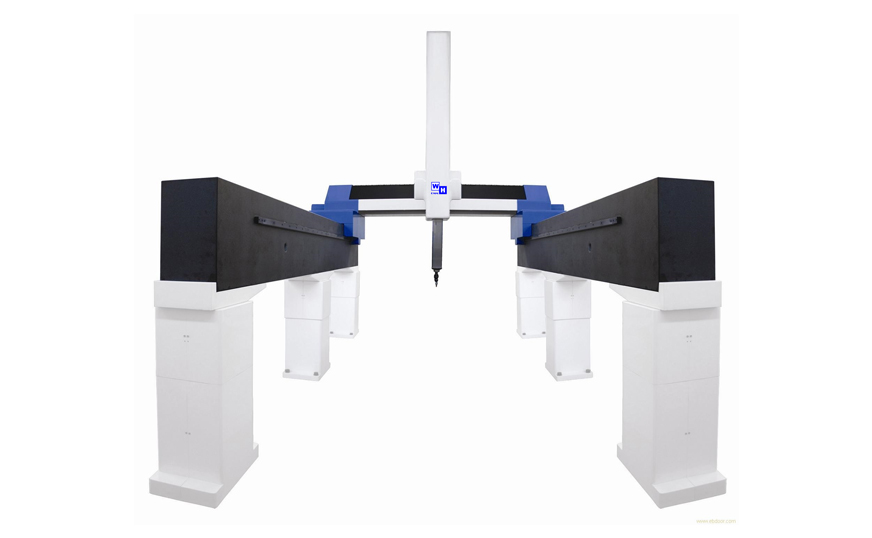

    龙门式三次元坐标测量仪WH-502516D-CNC






    一、龙门式三次元坐标测量仪用途:
    三次元坐标测量仪可精确测量各种工作尺寸、角度、形状和位置,以及螺纹制件的各种参数,适用于机器制造业,精密工、模具制造业、仪器仪表制造业、电子行业、塑料与橡胶行业的计量室、对机械零件、量具、刀具、夹具、模具、电子元器件、电路板、冲压件、塑料及橡胶制品进行质量检测和比对。

    二、龙门式三次元坐标测量仪特点:
    全机台精密花岗石平台及导轨,温度变异性低,大幅提升精度。
    空气轴承采用预压及环状配置,行程稳定无磨损,重复精度极佳。
    采用英国Renishaw光学尺及测头,确保精度及操控的稳定性。
    CAD模块导入量测,快速精准,实时比对,提升工作效率。
    三轴传动全部采用摩擦传动,采用 “自纠偏”平稳传动系统。

    三、龙门式三次元坐标测量仪规格参数:
    龙门式三次元坐标测量仪
    Longmen type three dimensional coordinate measuring instrument
    机台型号
    SPECIFICATION
    WH-502516D-CNC
    量测行程(X,Y,Z) mm    MEASURING TRAVEL5050*2550*1630
    工件限重 kgs
    DEMO-PARTS WEIGHT
    10000kgs
    机台结构
    STRUCTURE
       BRIDGE TYPE 架桥式
    操作方式
    OPERATION
    CNC PROGRAMMABLE CNC 程控
    基座材质
    BASE MATERIAL
    PRECISION GRANITE 精密花岗石
    机构材质
    BODY MATERIAL
    X、Y、Z AXIS PRECISION GRANITE  X、Y、Z轴精密花岗石
    传动方式
    KIND OF DRIVE
    SERVO MOTORS + JOYSTICK 伺服马达+摇杆控制
    线性精度
    LINEAR ACCURACY
     ≤ 5+L/200 μm
    重复精度
    REPEAT ACCURACY
    5μm
    光学尺
    LINEAR SCALES
    EUROPE IMPORTED LINEAR SCALES,欧美进口光学尺1μm (选配:0.5μm、0.1μm)
    接触式测头
    TRIGGER PROBE
    RENISHAW TP20
    控制系统
    CONTROL SYSTEM
    RENISHAW UCC 英国RENISHAW UCC控制系统
    外观尺寸(W*D*H)
    APPEARANCE
    5985 X 4085X 4658 mm
    机器重量(kgs)
    MACHINE WEIGHT
    16950
    电源
    POWER
    AC110V ~ AC220V 单相 50/60Hz
    选购配备
    OPTION
    IMAGING SYSTEM 影像系统
